Profilio gamybos linija

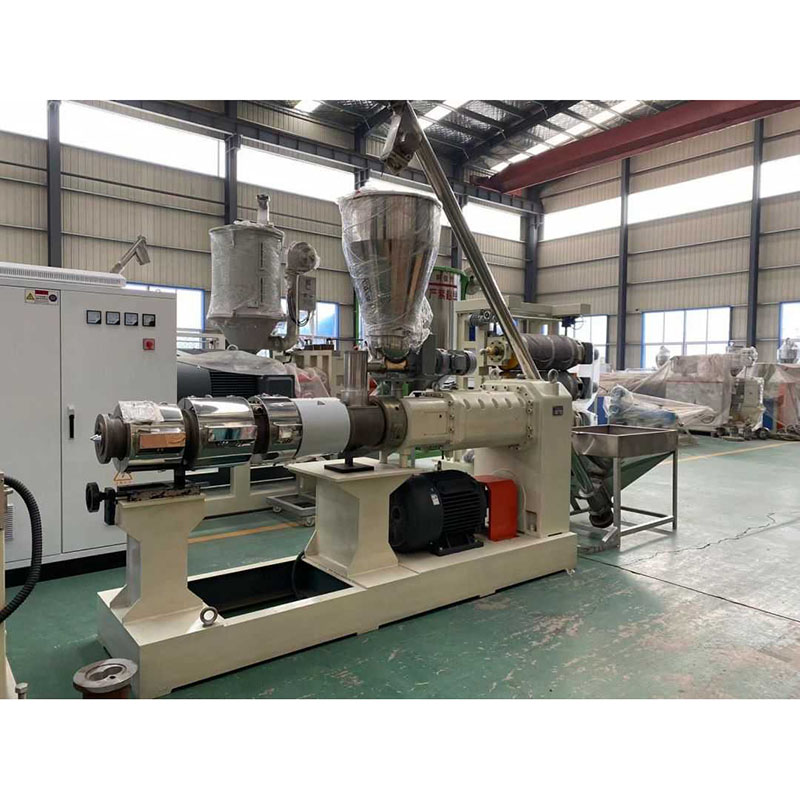

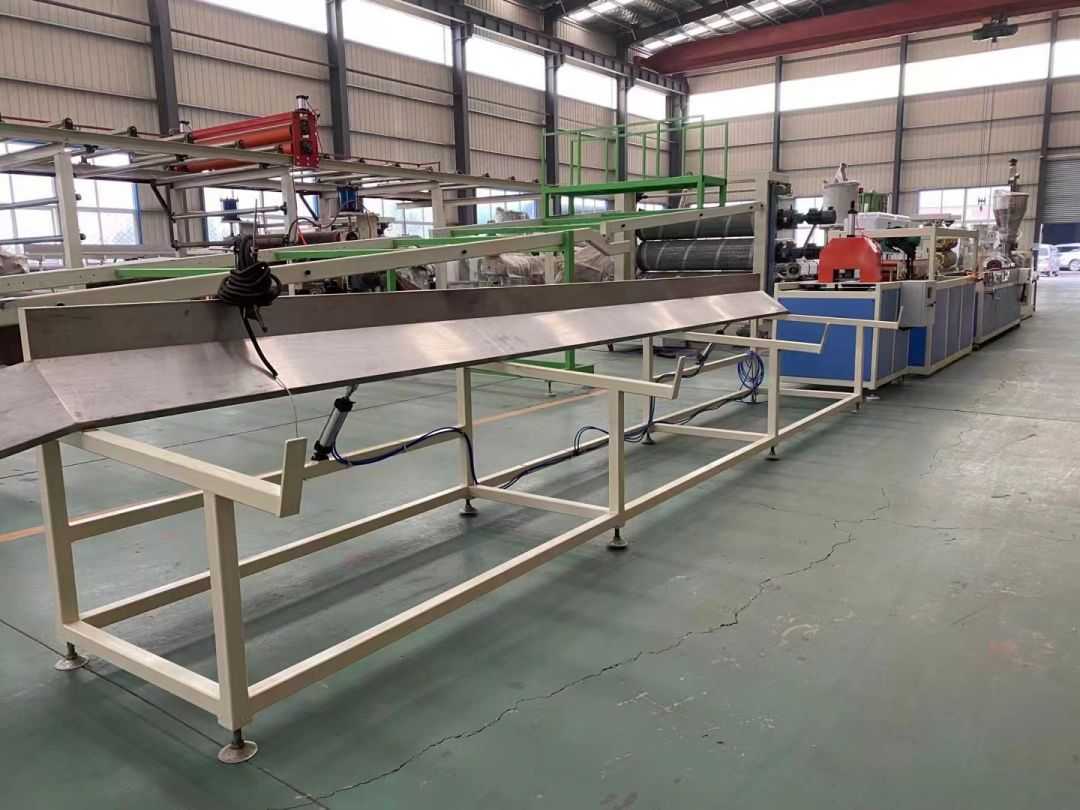

Profilių gamybos linijoje naudojami SJSZ-65/132 serijos kūginiai dviejų sraigtų ekstruderiai, nerūdijančio plieno vakuuminio formavimo platformos, vikšriniai traktoriai, automatinio pjovimo integruotos mašinos ir apverčiamos iškrovimo stelažai. Formavimo platformoje sumontuotas aukšto slėgio vakuuminis siurblys ir vandens siurblys, kurie yra reguliuojami keturiomis dimensijomis. Traktorius suspaustas pneumatiškai. Automatinė fiksuoto ilgio pjovimo mašina naudoja eigos jungiklį, kad pjaustytų iki fiksuoto ilgio. Krovimo lentyna yra 6 metrų ilgio, pagaminta iš nerūdijančio plieno ir pneumatiškai apverčiama.

atvejis

gaminio rodymas

projektą	techninis parametras
pagrindinis variklis
elektros valdymo spinta	* Oro jungiklis: Chint * Naudojamas plieno storis ne mažesnis kaip 1,5 mm, o visi elektriniai komponentai yra žinomų prekių ženklų
Gamybos apimtis (kg/val.)	100-200 (kinta priklausomai nuo apdorotų medžiagų ekstruzijos tūrio ir veikimo sąlygų)
dydis (mm)	3670 x 1500 x 2350 mm
svoris (kg)	3000 kg
Automatinis dozavimo ir padavimo bunkeris	Medžiaga: nerūdijantis plienas
Elektros perdavimo linija	trifazė keturių laidų sistema
Temperatūros reguliatorius, su avarinio stabdymo ir apsaugos funkcijomis	Protingas temperatūros valdymo stalas Apsaugos nuo viršsrovių aliarmo funkcija Aukštos įtampos perkrovos apsaugos sistema.
funkcija	Didelė šlyties dalis, geras plastifikavimo efektas, didelis našumas (100–160 kg / h) atitinkamo dydžio profilio ekstruzijos greitis, atitinkantis gamybos linijos išvesties reikalavimus. Aukšto lygio gamybos medžiagos ir patvarios dalys pasižymi tvirtomis savybėmis.
Kaip rodomi valdymo skydelio duomenys	skaitmeninis ekranas
Varžtas: aukštos kokybės lydinio 38CrMoAIA nitrido sluoksnio storis 0,7 mm, paviršiaus kietumas HV940, Ra0,4 um Kinijoje gerai žinomas prekės ženklas
skersmuo (mm)	65/132 mm
aktyvus ilgis (mm)	2140 mm
kiekis	2 straipsnis
forma	smailėjantis
Greitis Greitis (r/min)	1–34 (iškrypsta)
Būgnas aukštos kokybės lydinio 38CrMoAIA nitrido sluoksnio storis 0,7 mm, paviršiaus kietumas HV940, Ra0,4 um
Mašinos cilindro tipas	monolitiniai įrenginiai
Šildymo būdas	Liejamas aliuminio šildymo žiedas
Šildymo zonų skaičius	4 sritis
šildymo galia (kw)	30Kw (11/4/6/8)
temperatūros diapazonas (℃)	50-350 ℃
Aušinimo zonų skaičius	3 rajonas
Kombinuoto srauto šerdis	45 #, chromuotas vidinis paviršius
aušinimo skysčio praėjimas	3X250w ventiliatorius vėsinamas
aušinimo terpė	oro
kokybės užtikrinimas	Tarnavimo laikas virš 10 000 valandų
Mašinos būgno tvarkymo būdas	Dvigubo lydinio kietumas HRC 55-62
2. Pavaros sistema ir lėtėjimo sistema
Pagrindinė pavaros variklio galia	37kw, Shandong garsaus prekės ženklo variklis
Pagrindinio variklio darbo metodas	Trifazis asinchroninis variklis, tiesiogiai prijungtas prie pavarų dėžės, variklis su kintamo dažnio keitimo reguliatoriumi
Pagrindinės pavaros pagrindinio variklio greitis	30-1400 aps./min
Pavarų dėžės markė	Horizontali didelio sukimo pavarų dėžė, pasvirusi kietų dantų pavara
krumpliaratis	Azoto infiltracijos apdorojimas, pavaros medžiaga yra 20CrMoTi
darbo bilietų dėžutė	Du paskirstymo dėžės redukcijos velenai yra varomi taikalinėmis pavaromis
Pagrindinio variklio greičio reguliavimo režimas	AC greičio reguliavimas
3. vakuuminė siurbimo sistema
tipo	vandens žiedinis vakuuminis siurblys
variklio galia	3kw
Variklio darbo režimas	trifazis asinchroninis variklis
vakuuminis laipsnis	0~-0,8pa
vakuuminis siurblys	Išmetimo greitis: 60m³ / h

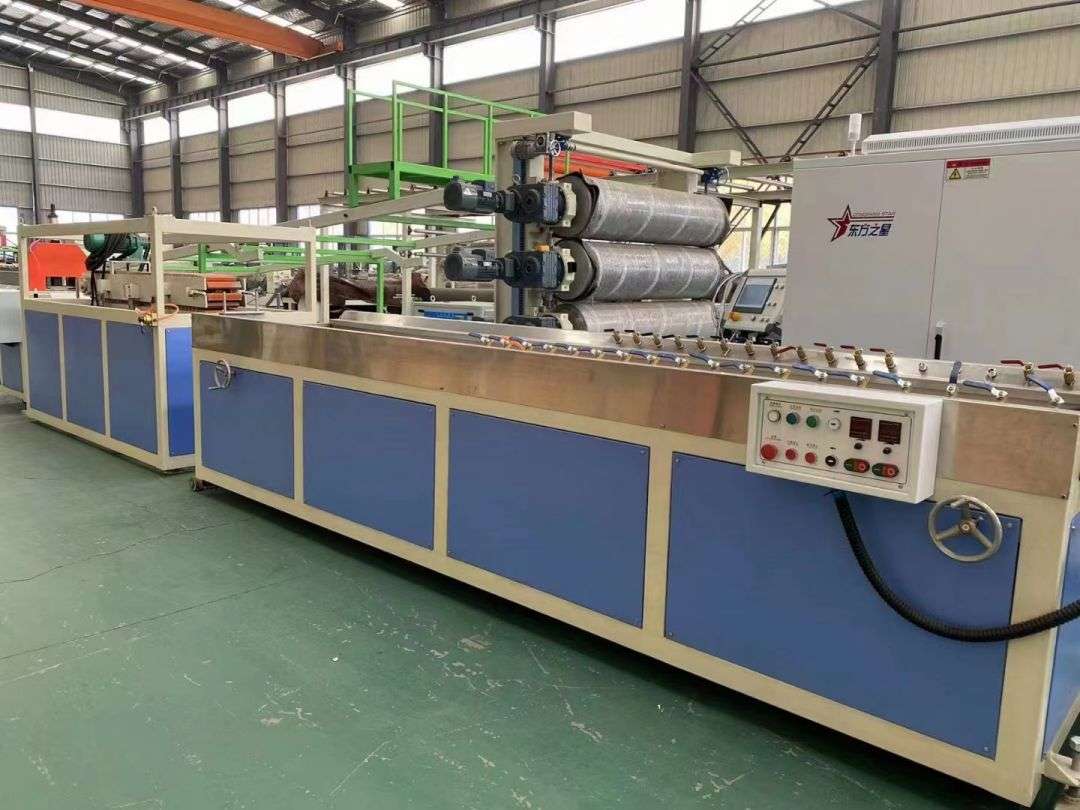

1. 240 Vakuuminio nustatymo stalas

dydis (mm)	400012001475 mm (įskaitant kreipiamojo bėgelio dydį)
Vandens plokštės medžiaga	nerūdijančio plieno
Oro antgalio ir vandens antgalio skaičius	Apie 60
Perkelkite variklį prieš ir po	0,75 kW (1 rinkinys)
vandens siurblys	3 kW
Vakuuminio siurblio tipas	Vandens žiedinis vakuuminis siurblys
Vakuuminio siurblio galia	Du, 4kw
vakuuminis laipsnis (Mpa)	0~-0,8pa
Vandens garų antgalio padėtis ir prijungimo režimas	Vieta: abi nustatymo etapo pusės: fiksuoto tipo
Centrinio aukščio reguliavimo režimas	Kochlearinių kirminų vadovas
valdymo spinta	1、 lengvas valdymas. 2、 Supraskite nustatymo lentelę prieš ir po elektrinio reguliavimo, rankinio reguliavimo aukštyn ir žemyn. 3、 Elektros prietaisai pagaminti iš Chint 4、 Visi varikliai turi apsaugą nuo per didelės apkrovos.
Vandens bako tūris ir kiekis	Apie 150L

Bendrieji specifikacijos parametrai

Automatinis vandens tiekimo ir drenažo valdymas

Vakuuminis 1 lentelė

Pasukite 700 mm mm ir į priekį

Kairysis ir dešinysis koregavimas ± 30 mm

Vandens diskai pagaminti iš nerūdijančio plieno

Išorinį vamzdį ir įrangą lengva sumontuoti ir lengvai atlikti kapitalinį remontą.

Visi išoriniai vandens tiekimo ir kanalizacijos vamzdžiai pagaminti iš 1 dydžio "-2" cinkuoto plieno vamzdžių.

gerai atrodanti išvaizda

2. Vikšrinis traktorius

Ilgas, X ir platus (mm)	1800 mm x 1500 mm x 1700 mm
Traukos greitis (m / min) maksimali grąžulo trauka	0,8-5 m/I 4000 N
Traukos variklio galia (kw)	2,2kw x 1
Trasos būdas	pneumatiniai
Variklio prijungimo režimas	žvaigždės ryšys
variklių skaičius	1
variklio greitis	10 ~ 1450 aps./min
Stebėkite efektyvų ilgį	1500 mm
Variklio greičio reguliavimas	Kintamosios srovės variklis, keitiklio greičio reguliavimas
Gumos ir vikšro sujungimo režimas	Greitai sujungiamas varžtais, lengvai montuojamas ir nuimamas
Traukos blokų charakteristikos	Derinkite su guminiais blokeliais ir Q235A plienu, pasižymi dideliu patvarumu ir atsparumu dilimui
Režimo įtampa	pneumatinis valdymas
Centrinis traktoriaus aukštis	1000 ± 50 mm, reguliuojamas, sinchroninis traukos greitis.
Suslėgto oro slėgis	0,5–0,7 MPa
Grandinės degalų papildymo būdas	Rankinis papildymas
valdymo spinta Cilindrų ir pneumatinės dalys	Elektrinės dalys: Chint Cilindrą naudoja Yadke
Visos pneumatinės dalys: Yadker × Traktoriaus valdiklis yra ant vakuuminio valdymo plokštės × Durelės ir dėžės likusiose pusėse pagamintos iš 1,5 mm storio plieno plokštės. × Traktoriaus išvaizda yra graži.

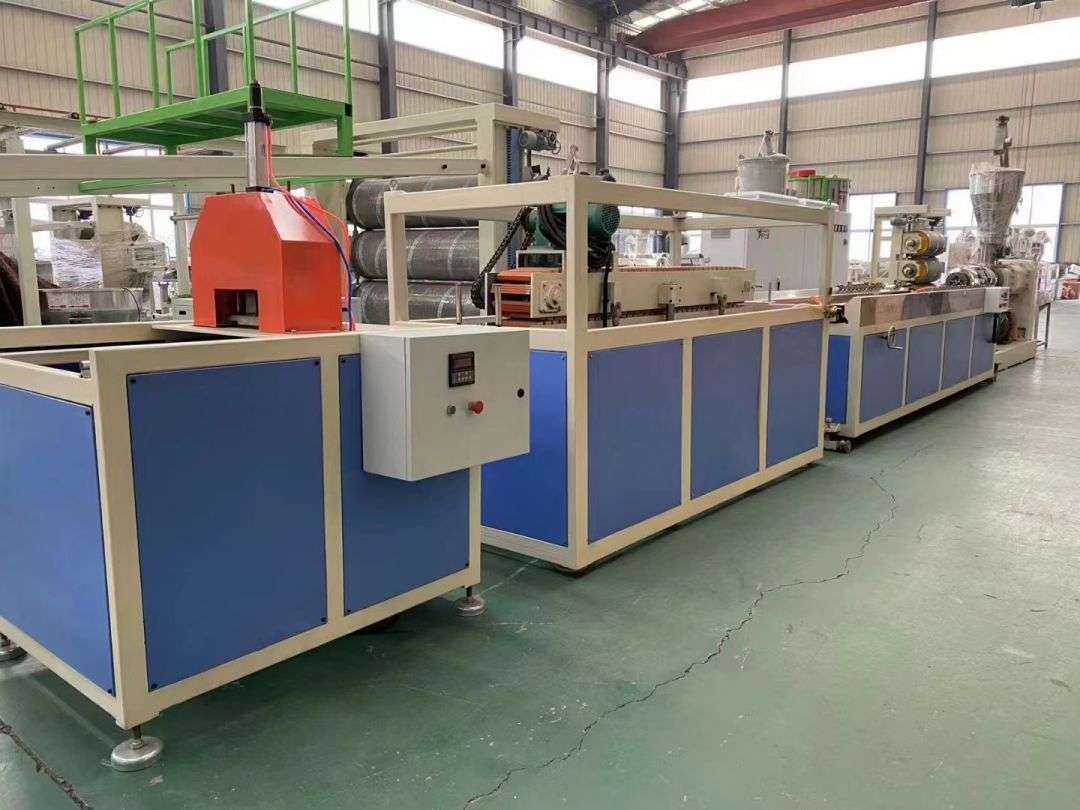

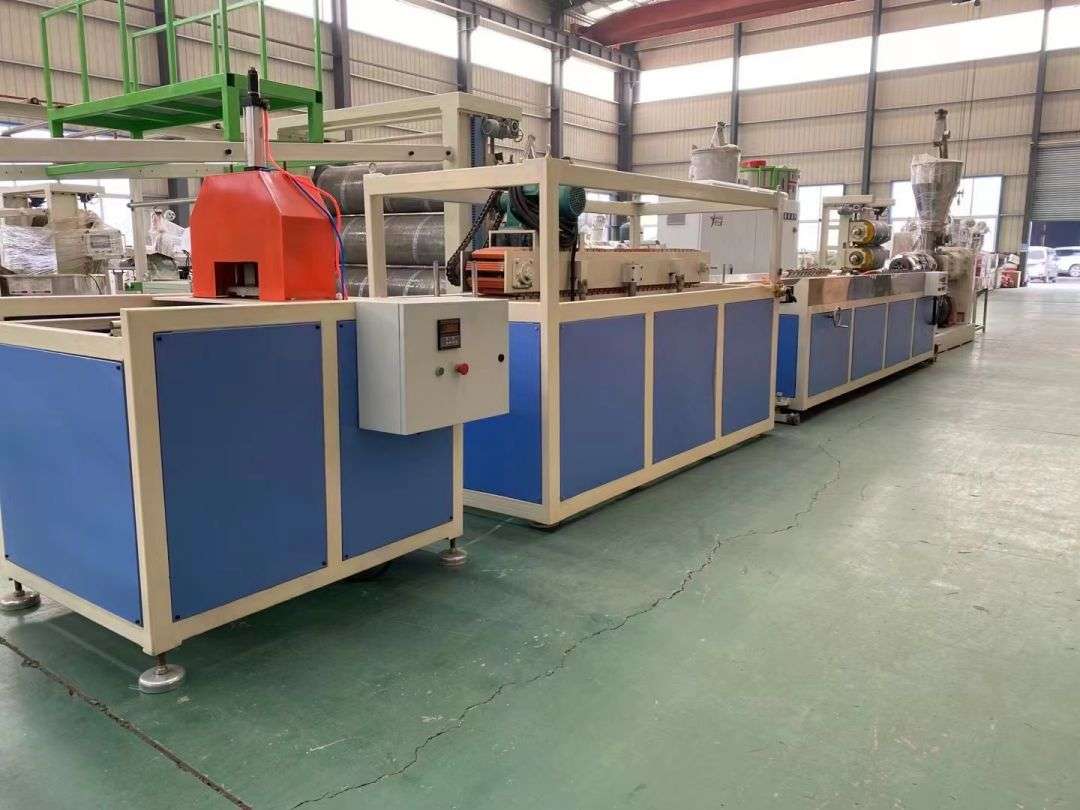

Integruota automatinio pjovimo mašina

3. Pjovimo mašina: 1 200 MM X 1 160 MM X 1 600 MM
Slėgio režimas Pjovimo tikslumas Pjovimo aukštis Sumažinkite variklio galią	pneumatinė grandinė ≤ 2 mm ≤150 mm 1,5kw
Maksimalus pjovimo plotis	260 mm
metro metodas	fotoelektrinis jungiklis
Oro suspaudimo slėgis	0,5–0,7 MPa
