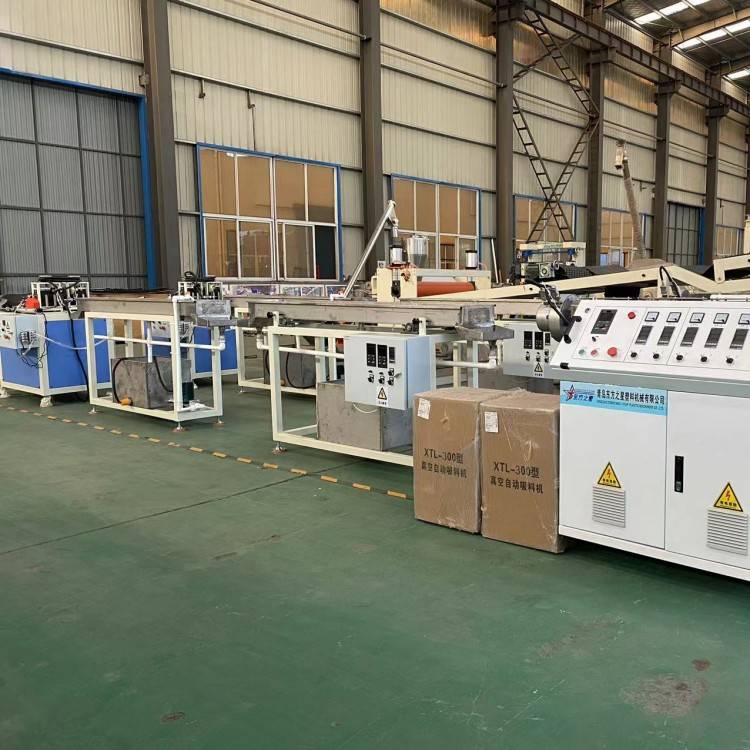

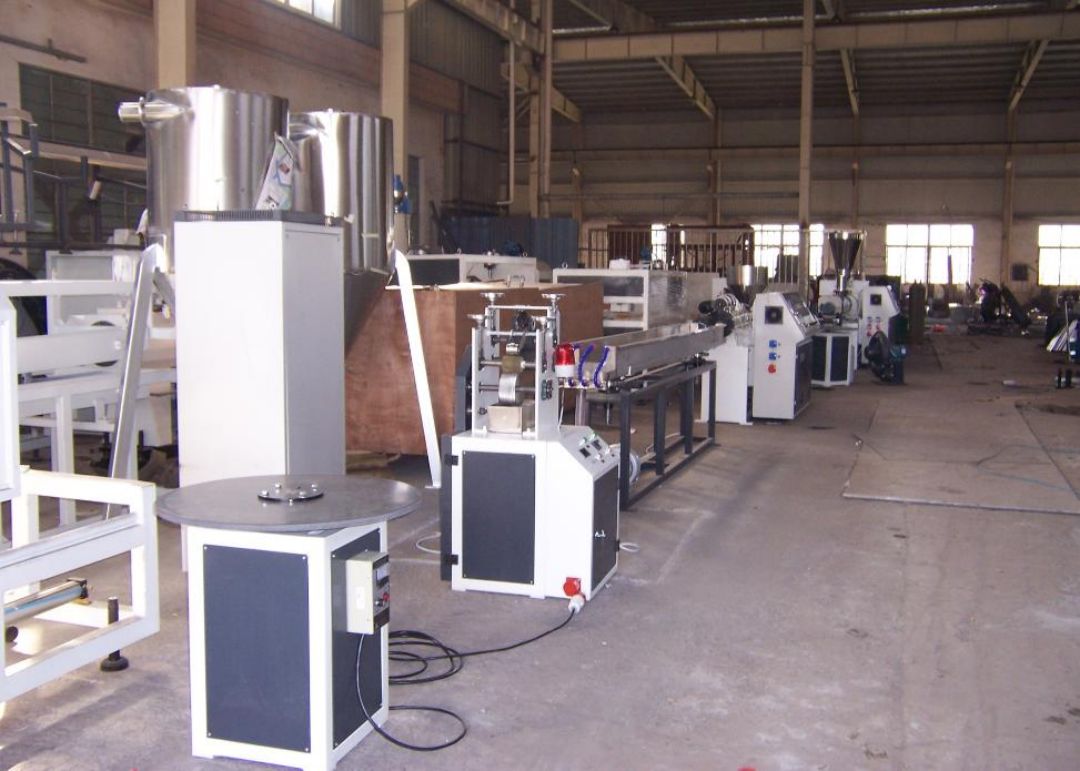

PVC kraštų klijavimo įranga

Procesas

Tiekimas, ekstruzija, formavimas, traukimas, įspaudimas, vyniojimas, gaminio bandymas ir pritaikymas

Derlius

30-80kg/h Protingas svyravimas pagal medžiagos charakteristikas ir gaminio specifikacijas

Mašinos spalva

Šviesiai pilkas ir tamsiai baltas oranžinės arba dangaus mėlynos spalvos apsauginis gaubtas

Gamyklos paklausa

Pamatų statyba, statyba, žemės ir sienų darbai;

Tiekti kranus, šakinius krautuvus ir kitą kėlimo įrangą; montavimo medžiagos ir įrankiai;

Erdvė: (M*M*M): 18M (ilgis) × 1,5M (plotis) × 2,5M (aukštis);

Maitinimo įtampa

Maitinimo įtampa: 3 fazių 380V 50Hz

Įtampos tolerancija: 5%/-5%;

Dažnis: 50HZ±2%

Bendra galia: 40KW (gamybos linija), faktinis panaudojimas 60 %

Laidai/vamzdžiai/kabeliai/suspaustas oras

Laidai / kabeliai: nuo maitinimo šaltinio, skirto valdyti šią gamybos liniją, ir visus kabelius nuo valdymo spintos iki kiekvienos mašinos spintos;

Vandens tiekimas: 0,5 kubinio metro per valandą

Suslėgtas oras: 0,4-0,6 PM

kaina

87 000,00 RMB (įmonės pristatymo kaina)

Mokėjimo būdai

30% užstatas, 70% visas mokėjimas prieš pristatymą.

Pristatymas

25 darbo dienos

Paketas

PE vyniojimo plėvelė arba atvira pakuotė

Galiojimo laikas

12 mėnesių

Citatos galiojimo laikas

30 dienų

Įrangos pasiūlymo laikas: 20 23 - 3 - 12

S J65-28/1

PVC granulės

Galia: 30-80KG/H (pagrįstas svyravimas, atsižvelgiant į skirtingas medžiagas ir eksploatavimo sąlygas)

Produkto dydis

Pagaminta pagal kliento brėžinius ar pavyzdžius

1

Nerūdijančio plieno spiralinis tiektuvas

1 rinkinys

0. 30 000 juanių

2

S J65 kraštų juostos ekstruzijos linija

1 rinkinys

84 000 juanių

3

Naudojimo instrukcijos

1 porcija

4

Elektros schema

1 porcija

5

Plastikiniai mašinų priedai

1 porcija

Prekė

projektą

Reikalingos specifikacijos

Gamybos specifikacijų diapazonas

Tinka PVC kraštų juostoms arba PVC kampinėms linijoms ir kitiems profilio gaminiams

Maksimalus gamybos pajėgumas Kg/val

30-80

Maksimalus ekstruzijos greitis m/min

0,5-15

Gamybos linijos centro aukštis (mm)

1000

Gamybos linijos ilgis mm

Maždaug 13 tūkst

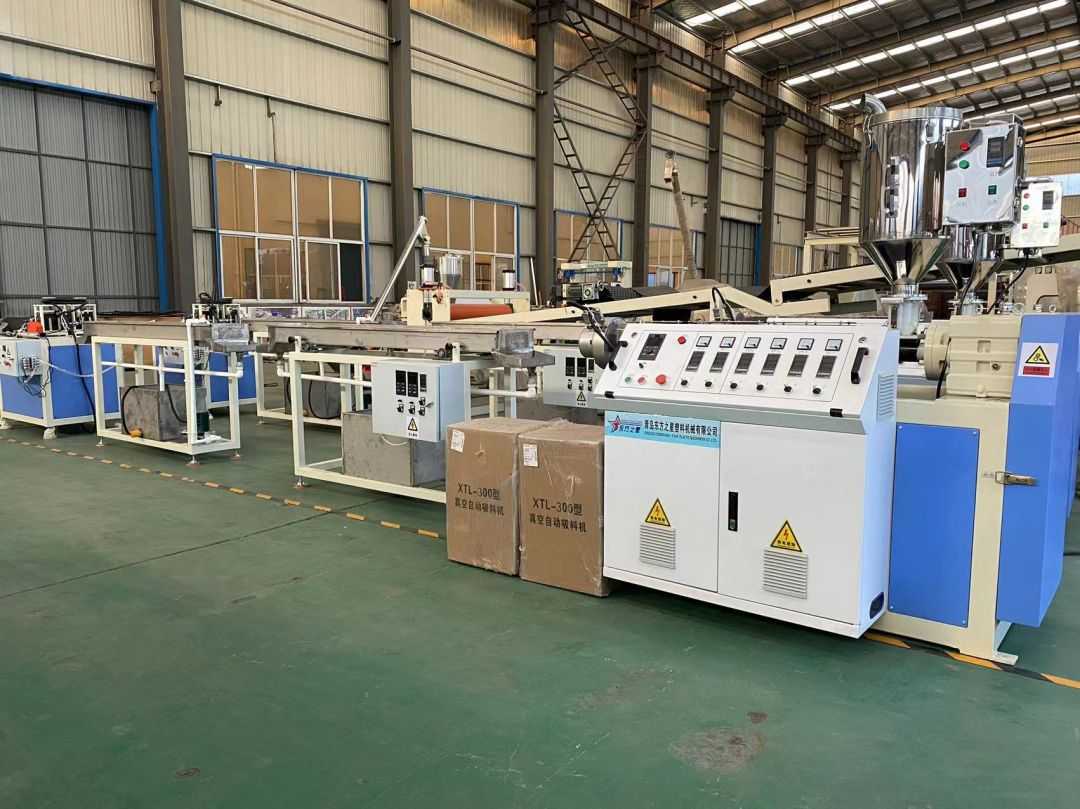

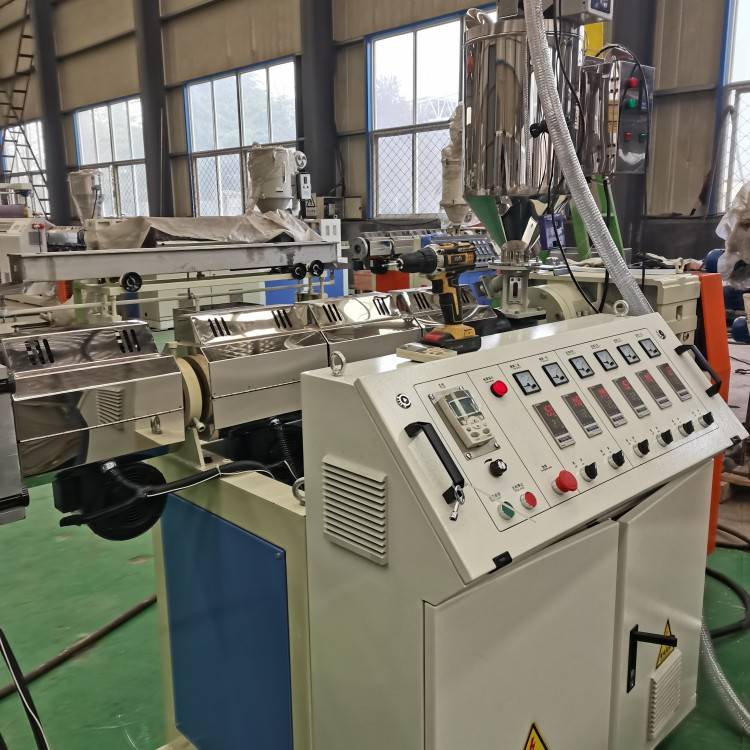

PVC kraštų juostų gamybos linija. S J65-28/1 ekstruderis

1

Specifikacijos

S J65-28/1

2

Varžto skersmuo

65 mm

3

Sraigto kraštinių santykis

28:1

4

Sraigtinė konstrukcija

Specialus PVC varžtas

5

Statinės konstrukcija

Integruota statinė

6

Varžtas, statinės medžiaga

38CrMOALA

7

Sraigtų ir statinių azotavimas

Gydymas azotu

8

Varžto ir statinės tarnavimo laikas

Apie 3 metus

9

Pagrindinės pavaros kintamo dažnio variklio galia

18,5 kW

10

Pavarų dėžė

Changzhou plastikinių mašinų specialus reduktorius

11

Statinės šildymo galia

16 kW

12

Statinės aušinimo būdas

Oro aušinimas

13

Aušinimo ventiliatoriaus galia

4 × 0,18 KW = 0,72 KW

14

Įkrovimo būdas

Nerūdijančio plieno spiralinis tiektuvas

15

Pagrindinės pavaros kintamo dažnio variklio greičio valdymo sistema

18,5 kW dažnio keitimo valdiklis

16

Priimantys elektros prietaisai

Chint žemos įtampos elektros prietaisai, skaitmeninis intelektualus temperatūros reguliatorius, garsaus prekės ženklo keitiklis, ergonomiškos struktūros elektrinė valdymo spinta.

17

Pagrindinio kompiuterio išorinis maitinimo šaltinis

Trifazė penkių laidų sistema

Bendra instaliuota galia 50KW|+40KW

Prekė

projektą

Reikalingos specifikacijos

Pelėsis

1

Struktūrinė forma

Statybinių blokų krovimo mašinos galvutė

2

Antgalis ir šerdies medžiaga

45# gesinimas ir grūdinimas

3

Gaminti skirtingų specifikacijų ir modelių gaminius

Įvairių specifikacijų ir dydžių ekstruzijos štampų ir atitinkamų formavimo įtaisų keitimas

4

Formos šildymo būdas

Naudokite kaitinimo plokštę arba aliuminio šildytuvą be spalvos

5

Formos tarnavimo laikas

Apie 3 metus

Prekė

projektą

Reikalingos specifikacijos

1

Rezervuaro ilgio nustatymas

2,5 mln

2

Vandens padėklo medžiaga

Nerūdijantis plienas

3

Išilginio judėjimo variklio galia

0,75 kW

4

Struktūrinis tipas

Aušinimas vandens purškimu, vandens siurblio galia 1,5KW

5

Stereotipas

Vandeniu aušinama formavimo forma

6

Drenažo dėžė, vamzdžio medžiaga

Nerūdijantis plienas

7

Judėjimo diapazonas priekyje ir gale

800 mm

8

Kairysis ir dešinysis reguliavimo diapazonas

50 mm

9

Judėjimo aukštyn ir žemyn diapazonas

80 mm

Prekė

projektą

Reikalingos specifikacijos

1

Traukos metodas

Volelis

2

Efektyvus traukos plotis

200

3

Traukos variklis

1,1 kW

4

Traukos ritinėlio skersmuo

150 mm

5

Greičio valdymas

Dažnio valdymas

6

Reljefinis įrenginys

Pakeiskite skirtingus reljefinius volelius, kad įspaustumėte skirtingus gaminio raštus

7

Tvirtinimo būdas

Pneumatinis + rankinis

Produkto pavadinimas: PVC kraštų juostų gamybos linija. Apvijos mašina

Prekė

projektą

Reikalingos specifikacijos

1

Valcavimo metodas

Sukimo momento variklis, dviejų padėčių diskinis tipas

2

Atsukimo ilgis

200-500 metrų

3

Apvijos variklis

5N

4

Ritės skersmuo

600 mm

5

Iškrovimo būdas

Rankinis iškrovimas

Pelėsis

1 rinkinys

Stereotipų platforma

1 rinkinys

Traktoriaus įspaudas

1 rinkinys

Apvija

1 rinkinys

1

Skersmens kriauklės ilgis

2,4 mln

2

Vandens plokštės medžiaga

nerūdijančio plieno

3

Išilginė judamojo variklio galia

0,55 kW

4

Struktūrinis tipas

Purškiamas vanduo aušinimui, siurblio galia 0,75KW

5

Užbaikite kelią

Vandeniu aušinama liejimo forma

6

Rezervuaro dėžutės korpusas, vamzdyno medžiaga

nerūdijančio plieno

7

Judėjimo diapazonas priekyje ir gale

800 mm

8

Sureguliuokite diapazoną į kairę ir į dešinę

50 mm

9

Diapazonas aukštyn ir žemyn

80 mm
